औद्योगिक फ्लुइड सिस्टममधील थ्रेडेड चेक वाल्व्हची मुख्य भूमिका आणि निवड बिंदू

2025-06-04

पेट्रोलियम, रासायनिक उद्योग आणि विद्युत उर्जा यासारख्या औद्योगिक क्षेत्रात, द्रव वाहतुकीच्या यंत्रणेची सुरक्षा आणि स्थिरता उत्पादन कार्यक्षमता आणि उपकरणांच्या जीवनावर थेट परिणाम करते. पाइपलाइन सिस्टममध्ये अपरिहार्य "एक-मार्ग चेकपॉईंट" म्हणून, दथ्रेडेड चेक वाल्व्हत्याच्या कॉम्पॅक्ट स्ट्रक्चर, विश्वसनीय सीलिंग आणि सोयीस्कर स्थापनेच्या वैशिष्ट्यांमुळे लहान आणि मध्यम आकाराच्या पाइपलाइनसाठी प्राधान्यीकृत नियंत्रण घटक बनले आहे. हा लेख त्याच्या तांत्रिक फायदे आणि वास्तविक अनुप्रयोग परिदृश्यांच्या संयोगाने निवडीमधील उद्योगाच्या अनुभवावर चर्चा करेल.


थ्रेडेड कनेक्शन डिझाइनचे अभियांत्रिकी मूल्य

पारंपारिक फ्लॅन्जेड चेक वाल्व्हच्या तुलनेत, थ्रेडेड कनेक्शन (एनपीटी, बीएसपीटी आणि इतर मानक) इन्स्टॉलेशन स्पेस आवश्यकता लक्षणीय प्रमाणात कमी करतात आणि विशेषत: दाट कॉरिडॉरसह पाइपलाइन सिस्टमसाठी योग्य आहेत किंवा उपकरणांमध्ये एम्बेड केलेले आहेत. रिफायनरीच्या तांत्रिक परिवर्तन प्रकरणात असे दिसून येते की डीएन 80 च्या खाली स्टीम रिकव्हरी पाइपलाइनमध्ये, थ्रेडेड चेक वाल्व्हचा वापर स्थापनेचा वेळ 40%कमी करतो आणि फ्लॅंज कनेक्शनमध्ये सामान्य असमान बोल्टच्या ताणामुळे उद्भवलेल्या गळतीचा धोका टाळतो. तथापि, हे लक्षात घ्यावे की थ्रेडेड वाल्व्ह बॉडीज वारंवार विघटनाच्या परिस्थितीत धागा घालू शकतात. उच्च देखभाल वारंवारतेसह पाईप विभागांमध्ये थेट सांधे वापरण्याची शिफारस केली जाते.


चेक यंत्रणेच्या प्रकाराची निवड

1. स्विंग प्रकार: वाल्व डिस्क एक हिंग्ड स्ट्रक्चर आहे, जी कमी दाबाच्या फरकाखाली उघडली जाऊ शकते आणि उच्च व्हिस्कोसिटी (जसे की जड तेल) असलेल्या माध्यमांसाठी योग्य आहे. जेव्हा एखाद्या रासायनिक वनस्पतीने अवशिष्ट तेलाच्या पोचवण्याच्या रेषेत स्विंग-प्रकारातील थ्रेडेड चेक वाल्व वापरला, तेव्हा असे आढळले की जेव्हा माध्यमात 3% पेक्षा जास्त घन कण असतात, तेव्हा पेंडुलमला सीलिंगच्या पृष्ठभागावर जास्त परिणाम होण्यापासून रोखण्यासाठी वाल्व डिस्क लिमिटरची आवश्यकता होती.

२. वसंत-सहाय्यक प्रकार: स्प्रिंग प्री-घट्ट करून वेगवान बंद करणे प्राप्त होते, जे वॉटर हॅमर इंद्रियगोचर प्रभावीपणे दूर करू शकते. पॉवर प्लांटच्या पाणीपुरवठा प्रणालीच्या परिवर्तनात, सामान्य लिफ्ट चेक वाल्व्हची जागा वसंत-सहाय्यक थ्रेड केलेल्या वाल्व्हसह बदलल्यानंतर, पंप बंद केल्यावर पीक प्रेशर चढउतार 62%ने कमी केले.


भौतिक अनुकूलतेवरील उद्योग धडे

कमी तापमानाची परिस्थिती: एलएनजी प्रकल्प एकदा 304 वाल्व्ह बॉडी वापरला जो -196 ℃ वातावरणात क्रॅक झाला. नंतर, हे पीटीएफई सील रिंगसह खोल-थंड उपचारित 316 एल सामग्रीसह बदलले गेले आणि ऑपरेटिंग सायकल 5 वर्षांहून अधिक वाढविण्यात आली.

संक्षारक वातावरण: क्लोर-अल्कली उद्योगात, हॅस्टेलॉय सी 276 वाल्व्ह बॉडी आणि हार्ड क्रोम-प्लेटेड वाल्व्ह स्टेमच्या संयोजनात सामान्य डुप्लेक्स स्टील वाल्व्हपेक्षा तीनपट जास्त आयुष्य असते. सुरुवातीची किंमत 35%वाढली असली तरी सरासरी वार्षिक देखभाल खर्च 58%कमी होते.


स्थापना आणि देखभालचे व्यावहारिक शहाणपण

1. प्रवाह दिशानिर्देश ओळख: फूड फॅक्टरीने एकदा कामगारांना उलट वाल्व्ह स्थापित केल्यामुळे किण्वन टँक बॅकफ्लो दूषित होते. नंतर, अशा समस्या पूर्णपणे काढून टाकण्यासाठी "दोन-कलर फ्लो डायरेक्शन एरो + इन्स्टॉलेशन स्वीकृती फोटो" सिस्टम लागू केली गेली.

२. ऑनलाईन मॉनिटरिंग: अणुऊर्जा यासारख्या उच्च-मागणीच्या क्षेत्रात, सेन्सर इंटरफेससह इंटेलिजेंट थ्रेडेड चेक वाल्व्ह रिअल टाइममध्ये वाल्व डिस्कच्या उघडण्याच्या आणि बंद स्थितीचे परीक्षण करण्यासाठी निवडले जाऊ शकतात आणि भविष्यवाणी देखभाल साध्य करण्यासाठी डेटा डीसीएस सिस्टमशी जोडला जाऊ शकतो.


ची निवडथ्रेडेड चेक व्हॉल्व्हएक साधी पॅरामीटर तुलना नाही, परंतु मध्यम वैशिष्ट्ये, सिस्टम डायनेमिक्स वर्तन आणि संपूर्ण जीवन चक्र खर्चाचा विस्तृत विचार करणे आवश्यक आहे. सीलिंग पृष्ठभाग इरोशन आणि स्प्रिंग थकवा यासारख्या विशिष्ट अयशस्वी प्रकरणे गोळा करण्यासाठी आणि एंटरप्राइझसाठीच निवड निर्णय वृक्ष तयार करण्यासाठी "वाल्व फेल्योर मोड लायब्ररी" स्थापित करण्याची शिफारस केली जाते. इंटेलिजेंट ट्रान्सफॉर्मेशनच्या संदर्भात, इंटिग्रेटेड स्टेटस मॉनिटरींग फंक्शन्ससह वाल्व्ह औद्योगिक पाइपलाइनच्या पुढील पिढीच्या मानक कॉन्फिगरेशन बनतील.

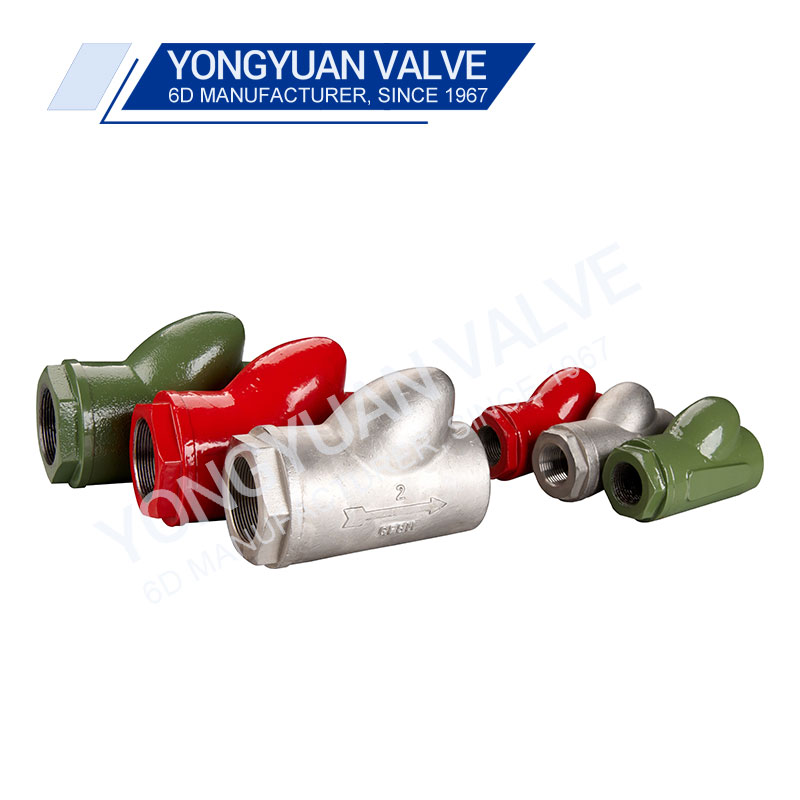

Threaded Check Valve
